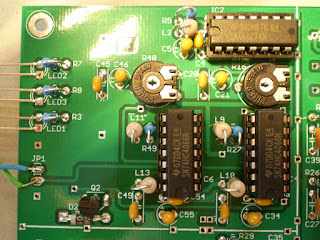

De mixer

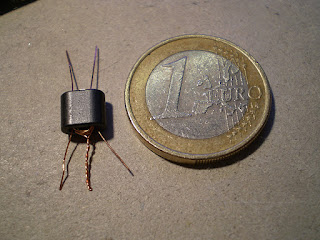

Het wikkelen van 2 van deze trafo's was een precisie werkje ... met geduld, de tel kwijt en opnieuw beginnen ... vervolgens goed doormeten of de trafo geen sluiting heeft ... en vervolgens met de pincet op de print monteren.
De trafo ligt op de print, kan nog gelijmd worden
De andere trafo
De TX print is gereed. De ruststroom van de vier fets wordt als laatste ingesteld. Links beneden de vier fets die volgens de bouwbeschrijving gekoeld dienen te worden, vreemd want componenten met deze behuizing worden gewoonlijk niet gekoeld.
De vier fets, BS170
Beneden de TX print en boven de RX print. We zijn er nog lang niet. Nu begint het mechanische werk. Tussen de beide printen komt nog een europrint en er zijn nog tussenschotten voorzien op de beide printen. Verder is er nog een behuizing nodig. Het kastje van blik dat in de bouwbeschrijving is voorzien bevalt me niet zo erg. Dus gaan we daar iets anders op verzinnen.
Echter eerst gaan we de zaak een uitgebreid testen met het programma PowerSDR.
